用途
比例积分调节阀 ZLVG-7000系列螺纹铸铜阀门与ZLVA-7150或ZLVA-3000系列驱动器配套，能调节冷、热水的流量，广泛用于中央空调、采暖、水处理等系统的液体控制。 |
材质说明和技术数据：
◆ 阀杆密封件：Y型密封圈及O型组合，NBR橡胶密封件，聚四氟乙稀密封套
◆ 阀杆：不锈钢 AISI304
◆ 阀芯：黄铜
◆ 其余零件均为黄铜
◆ 承压：1.6MPa；工作介质：水；流体温度：1~95℃
◆ 联接方式：BSP平行内螺纹型(BS21)；流速特性：等百分比
◆ 泄漏量：少于KV值的0.05% |
安装与维护：
◆ 阀杆下行为阀门关闭方向。
◆ 阀门安装前应保证管道清洁，没有焊接时留下的氧化皮、金属片等其它杂物。
◆ 管道与阀体相连时必须同心，并不受振动，水流方向应与阀体上标明的一致。
◆ 驱动器垂直安装在阀体上方，应避免驱动器装在阀的下面，要留出足够的空间以便日常维护（如拆卸驱动器）。
◆ 维护阀门时必须切断或隔离电源，水系统不应有压力。 |
| 规格型号及技术数据： |
| 型号 |
口径mm |
型式 |
流量系数Kv |
最大压差MPa |
阀杆行程mm |
| ZLVG-7200-25 |
25 |
二通 |
8 |
1.0 |
23 |
| ZLVG-7200-32 |
32 |
二通 |
16 |
0.75 |
23 |
| ZLVG-7200-40 |
40 |
二通 |
25 |
0.5 |
23 |
| ZLVG-7200-50 |
50 |
二通 |
40 |
0.3 |
23 |
| ZLVG-7200-65 |
65 |
二通 |
63 |
0.2 |
23 |
| ZLVG-7300-25 |
25 |
三通 |
8 |
1.0 |
23 |
| ZLVG-7300-32 |
32 |
三通 |
16 |
0.75 |
23 |
| ZLVG-7300-40 |
40 |
三通 |
25 |
0.5 |
23 |
| ZLVG-7300-50 |
50 |
三通 |
40 |
0.3 |
23 |
| ZLVG-7300-65 |
65 |
三通 |
63 |
0.2 |
23 |
|
|
| 型号对照表及尺寸： |
| |
|
尺寸(m m) |
| 型号 |
连接螺纹 |
A |
B |
C |
| ZLVG-7200-25 |
G1" |
110 |
62 |
121 |
| ZLVG-7200-32 |
G1 1/4" |
110 |
49 |
137 |
| ZLVG-7200-40 |
G1 1/2" |
120 |
54 |
144 |
| ZLVG-7200-50 |
G2" |
130 |
59 |
146 |
| ZLVG-7200-65 |
G2 1/2" |
175 |
83 |
143 |
| ZLVG-7300-25 |
G1" |
110 |
81 |
121 |
| ZLVG-7300-32 |
G1 1/4" |
110 |
84 |
137 |
| ZLVG-7300-40 |
G1 1/2" |
120 |
85 |
144 |
| ZLVG-7300-50 |
G2" |
135 |
96 |
146 |
| ZLVG-7300-65 |
G2 1/2" |
175 |
102 |
143 |
|
|
| 注：阀体尺寸如有改动，恕不另行通知。 |

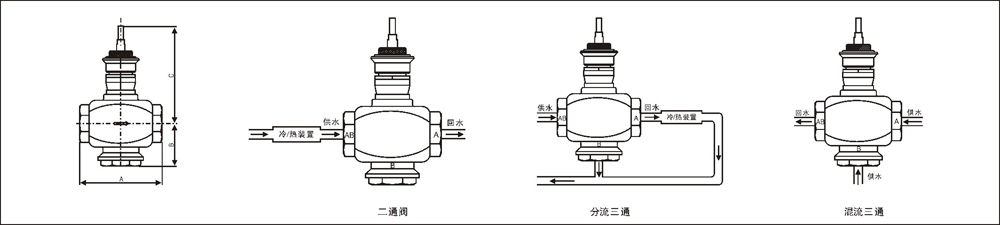

| 流动方向示意图： |
 |
