用途
比例积分调节阀ZLVA-7150系列阀门驱动器为直行程驱动器，能与ZLVG-7000系列阀体配套使用，实现管道中介质流量的调节功能。
广泛应用于空调、采暖等系统中，亦可通过不同的连接器与其它阀门配套使用。 |
型号说明：
ZLVA-7150：浮点型，内置24V/AC双向可逆马达，接受开关型控制信号，提供递增式控制。 |
特点：
◆ 低交流电压的同步可逆转电机，具有磁滞离合保护功能。
◆ 采用小型行程开关限位。
◆ 阻燃ABS工程塑料外罩。
◆ 阀动位置指示器。
◆ 适合20mm以下的直行程调节阀。
◆ 无噪声，输出扭力大。
◆ 现场安装方便。 |
|

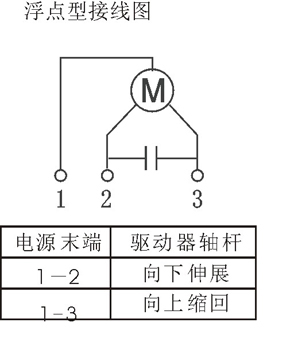

| 电气接线图： |
 |
| 技术规格： |
| 型号 |
ZLVA-7150 |
ZLVA-3000 |
ZLVA-3100 |
ZLVA-3102 |
| 动作／控制 |
可逆，递增控制 |
比例式控制正转或逆转 |
| 马达种类型 |
带磁离合器的双向同步马达 |
| 马达压 |
24VAC，50/60Hz 5.5VA |
220V |
24VAC，50/60Hz 5.5VA |
| 力矩 |
500牛顿 |
l1000牛顿 |
1000牛顿 |
| 材质 |
减速器支架：镀锌钢板 支架：压铸铝合金 外壳：阻燃ABS工程塑料IP40 |
| 环境温度 |
运作：1℃至+55℃ 储存：-20至65℃ |
| 最大相对湿度 |
90%不结露 |
| 附件 |
锁紧螺母、刻度标尺、刻度指示器具、说明书 |
| 控制信号 |
24\UAC |
24V/AC |
220\UAC |
DCO-10V或4-20mA |
| 反馈信号 |
无 |
DC O-10V或4-20mA | |
