电动二通阀 ZLSM-220

概述 ZLSM系列风机盘管电动阀适用于风机盘管水流的通断控制，当需要工作时，由温控器提供一个开阀信号，使电动阀接通交流电源而动作，开启阀门，冷水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关闭和开启，使室温始终保持在温控器设定的温度范围内。本系列电动阀能与多种温控器匹配，实现空调系统的节能运行。 K型阀驱动器内置辅助开关，可同步控制其它设备。
技术指标： ◆ 工作电压：220VAC 50/60Hz（有24V、110VAC可供选择） ◆ 功率消耗：≤7.5W ◆ 允许压差：≤0.15MPa ◆ 阀体承压：≤1.3MPa ◆ 适用介质温度：2℃-95℃ ◆ 适用介质：冷水、热水 ◆ 启闭时间：开约10秒、关约5秒 ◆ 适用环境温度：0℃-60℃ ◆ 阀体连接方式：ZG内管螺纹 ◆ 电机电压及阀体接管形式均可按照客户要求定制。
主要材质： ◆ 阀体材料：锻造黄铜 ◆ 阀杆材料：合金铜 ◆ 密封材料：特种橡胶 ◆ 驱动器底盘：不锈钢、工程塑料 ◆ 驱动器盖：铝合金

安装须知:

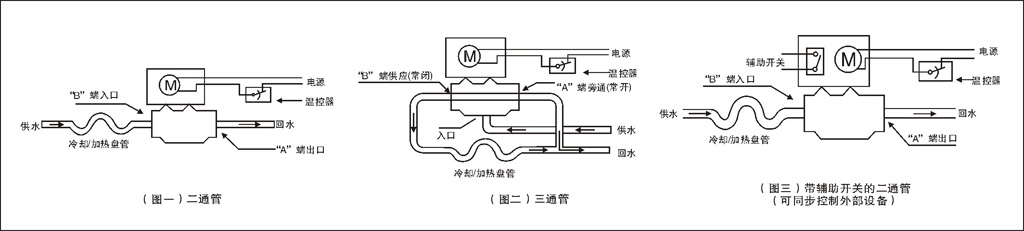

◆ 常闭二通阀和分流三通阀的安装如图一、图二及图三所示。对于高层建筑物，应在底层支管上采用减压阀。
◆ 马达罩壳应防止滴水渗入。当阀安装时，驱动器不得在管道下方。
◆ 当阀门装在垂直管道上时，马达罩壳必须防止滴水渗入。
◆ 手动操作杆：当把手动杆沿箭头指向慢慢移动并按进缺口内卡住，阀门处于常开状态。每当电流首次通过电动阀时，手动杆会再设定至自动位置。
◆ 安装电动阀时，通常应水平安装，即电机应在阀体上方。
◆ 水流方向应同阀体上的箭头指向一致。
◆ 注意：安装时，驱动器不得作为受力的支点。

型号对照表:

名称	型号	阀门口径		关闭压差	尺寸(mm)
名称	型号	阀门口径		关闭压差	A	B	C	D
二通阀	ZLSM-215	1/2"	DN15	0.15MPa	87	81	60	100
	ZLSM-220	3/4"	DN20	0.15MPa	87	81	60	100
	ZLSM-225	1"	DN25	0.08MPa	87	85	60	100
三通阀	ZLSM-315	1/2"	DN15	0.15MPa	87	85	60	100
	ZLSM-320	3/4"	DN20	0.15MPa	87	92	60	100
	ZLSM-325	1"	DN25	0.08MPa	87	92	60	100

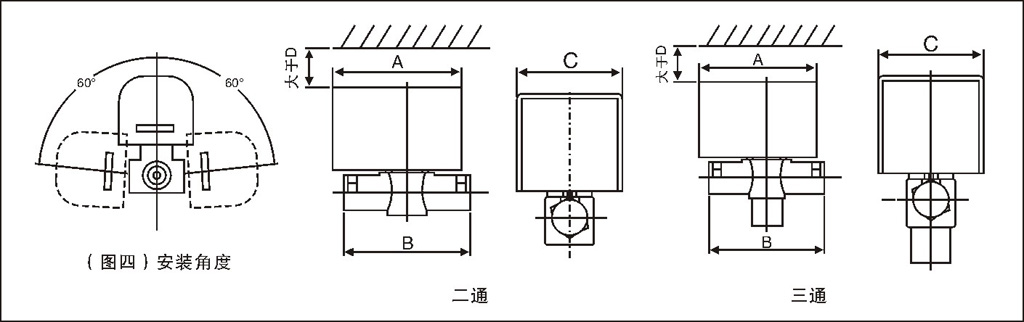

外型及尺寸:

安装示意图:
