重要警告：
◆ 安装、维修和保养之前必须先将电源切断。
◆ 换阀体时必须先切断流体，打开风机盘管排气阀以彻底卸压方可操作。
◆ 使用中若阀门在泄漏，必须立即将阀门从系统中隔离并排尽流体。
◆ 选择普通型驱动器，一个温控器只能配一个电动阀，否则造成的一切后果，厂家概不负责。 |
安装调试要求:
◆ 安装前请仔细阅读说明书，必须由专业技术人员进行安装，并严格按照接线图接线。
◆ 二通球阀无介质流向规定；三通球阀介质流向从下至左或右。
◆ 驱动器可任意角度安装，但必须在阀体的水平上方。
◆ 安装时绝不能对驱动器施力，否则会损坏驱动器。
◆ 卸下阀体安装时绝对不能对阀杆施力，否则阀杆变形导致故障。
◆ 普通型球阀不能配三速开关,只配机械或者电子式温控器；配B型驱动器的球阀，各种温控器均可。
◆ 调试时必须观察驱动器是否能可靠启动或停止，若球连续不停转动，必须调换驱动器，否则密封寿命会变短。
◆ 不得将驱动器包在保温层内。 |
| 型号对照表及基本尺寸: |
| 名称 |
型 号 |
口径参数 |
球通径 |
L |
H |
| 电动二通球阀 |
ZLQF-215 |
ZLQF-215B |
1/2" |
DN15 |
135 |
58.5 |
127 |
| ZLQF-220 |
ZLQF-220B |
3/4" |
DN20 |
17.5 |
67 |
130.5 |
| ZLQF-225 |
ZLQF-225B |
1" |
DN25 |
24 |
85 |
143 |
| 电动三通球阀 |
ZLQF-315 |
ZLQF-315B |
1/2" |
DN15 |
12 |
58.5 |
141 |
| ZLQF-320 |
ZLQF-320B |
3/4" |
DN20 |
16 |
67 |
145 |
| ZLQF-325 |
ZLQF-325B |
1" |
DN25 |
22 |
85 |
157 | |
|
| 注：阀体尺寸如有改动，恕不另行通知。 |

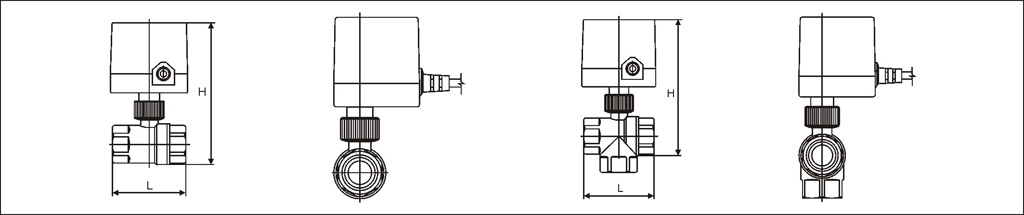

| 外型、剖面及主要尺寸: |
 |

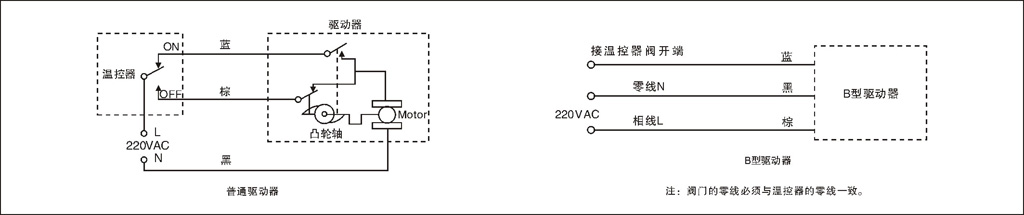

| 安装示意图: |
 |
