热交换站控制原理及动作说明

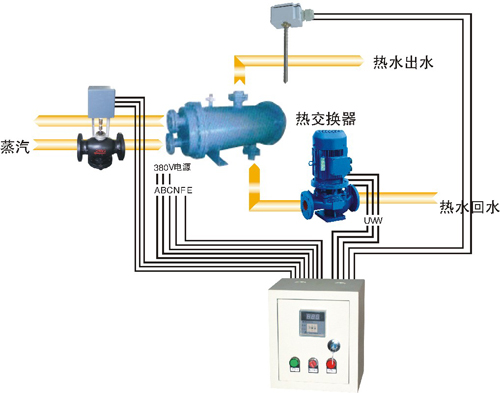

◆ 图示系统为电动阀与对应驱动器配套应用于热交换器温度控制系统，该套系统主要由比例积分温度控制器、装在热交换器热水出口
处的温度传感器、电动调节阀门组成。控制器主要是控制热交换器出水处的热水温度，其动作是把温度传感器所检测到的温度与控制器设定的温度相比较，并根据比较的结果输出相应的电压信号，来控制电动阀的动作，使热水温度保持在所需要的范围。
◆ 当温度传感器检测到的水温低于温度控制器设定温度时，温度控制器输出信号，电动调节阀按比例加积分方式动作，从而流经电动
调节阀的流量增大；反之，当温度传感器检测到的热水温度高于温度控制器设定温度时，温度控制器输出信号，电动调节阀按比例加积分方式动作，从而流经电动调节阀的流量减小；当温度传感器检测到的温度接近或等于温度控制器设定温度时，流经电动调节阀的流量稳定不变。热水循环泵与电动调节阀连锁，当热水循环泵开启时，温度控制器电源被接通，整个系统受控。 |
|
|
|
|
