| 组合式空调机组控制原理及动作说明 |
|
 |
 |
空气处理机组控制系统原理及动作说明(带控制箱)

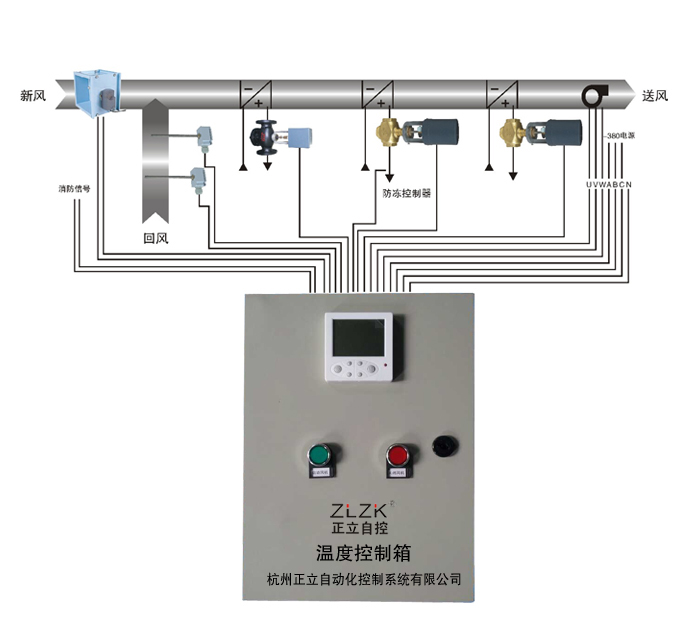

◆ 图示系统为组合式空调机组控制系统，该套系统主要由比例加积分温度控制器、装在回风管内的温度传感器、湿度传感器、冷/热电动调节阀门、湿度调节阀以及驱动器组成。控制器的作用是把温度传感器所检测到的温度及湿度传感器检测到的湿度与控制器设定的温度及湿度相比较，并根据比较的结果输出相应的电压信号，来控制电动阀的动作，使送风温度及湿度保持在所需要的范围。
◆ 图中风机受电控箱控制，当发生火灾时，风机自动切断电源，关闭电动阀、电动风阀，当风机启动时新风风门全开，温度控制器电源被接通，整个系统受控；当切断风机电源时，风机停转，新风风门关闭，电动阀门关闭。此系统具有水管防冻措施，防冻低温在2~7℃可调，当水管表面温度达到此低温点时，就自动将水阀打开，提供热水，从而防止水管冻裂。 |
|
|
|
|
