空气处理机组控制系统原理及动作说明

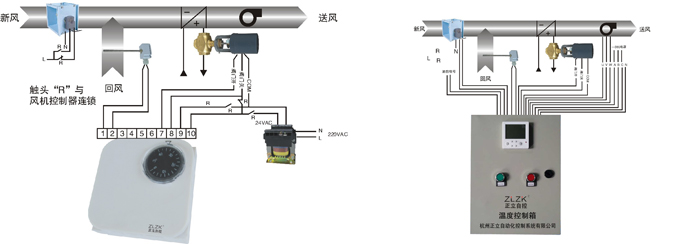

◆ 系统控制：图示系统为电动二(三)通阀与各驱动器配套应用于二管式冷/热水二用空气处理机组控制系统，该套系统主要由比例加积分温度控制器，装在回风管内的温度传感器，电动调节阀门以及驱动器组成，控制器的作用是把温度传感器所检测到的温度与控制器设定的温度相比较，并根据比较结果输出相应的电压信号，来控制电动阀的动作，使送风温度保持在所设定的范围内。系统的转换开关为冬季和夏季的转换。
◆ 夏季制冷：当温度传感器检测到的室温高于温度控制器设定温度时，电动调节阀打开，流量增大；反之，当温度传感器检测到的室温
低于温度控制器设定温度时，阀门关闭，流量减小。
◆ 冬季制热：当温度传感器检测到的室温低于温度控制器设定温度时，电动调节阀打开，流量增大；反之，当温度传感器检测到的室温高于温度控制器设定温度时，阀门关闭，流量减小。图中R触头组可与风机连锁，当风机启动时新风风门打开，温度控制器电源被接通，整个系统受控；当切断风机电源时，风机停转，新风风门关闭。 |
 |
空气处理机组控制系统原理及动作说明(带控制箱)
◆ 系统控制：夏季制冷：转换开关拨至“夏季”，当温度传感器检测到的温度高于温度控制器设定温度时，电动调节阀按比例加积分方式动作，流量增大，反之，当温度传感器检测到的温度低于温度控制器设定温度时，电动阀按比例加积分方式动作，流量减小；冬季制热：转换开关拨至“冬季”，当温度传感器检测到 的温度低于温度控制器设定温度时，电动阀按比例加积分方式动作，流量增大；反之，则流量减小。
◆ 风机控制：
A、当风机功率较小时，可以直接进行启动。
B、当风机功率较大时，为了避免影响其他用电设备的正常运行，采用Y-△启动。
C、可采用调压调速和变频调速。另外，风机与消防联动。
◆ 风阀控制：风阀全开或全关，与风机联动。
◆ 消防控制：能接收来自消防控制中心的消防信号。
◆ 联动控制：当集中控制箱接收到消防信号时，风机停止运转，同时，电动阀、风阀同时关闭，当风机启动时，电动阀、风阀同时启动。
◆ 集中控制箱：面板具有电源，风机工作、风机故障、消防等显示，风机启动、停止以及系统的冬夏季转换等功能。该系统把温控器，变压器及辅助电气设备装在控制箱内，极大方便接线安装。 |
|
|
|
|
