| 风机盘管温控器控制原理及动作说明 |
|
 |

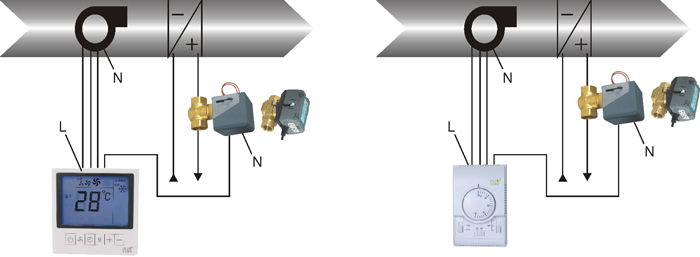

风机盘管温控器控制原理及动作说明(液晶、机械式温控器、电动阀)
◆ 系统控制：三速开关装在温度需要调节的房间内，它具有高、中、低（或称3、2、1）及关4个位置，可以直接控制系统的开启与关闭。
◆ 温度控制：当三速开关拨在3、2、1位置时，可以通过控制电动阀的开启与关闭来调节房间温度。
◆ 电动阀控制：电动阀的动作受三速开关的直接控制，当三速开关拨至“ON”位置的3、2、1上时，电动阀得电，阀门开启，向盘管供应冷水或热水；三速开关拨在“OFF”位置时，电动阀失电，阀门关闭。
◆ 风机控制：当三速开关拨在“ON”位置的3、2、1上时，三速开关可以通过另外一组转换开关对风机进行高、中、低三档调速。
◆ 系统特点：该系统调节方法简单，投资费用省，并且具有节省能源的作用，但控制精度低，适用于对空调舒适度要求不高的场所。 |
 |
风机盘管温控器控制原理及动作说明(机械式温控器、电动阀) （图二）
◆ 系统控制：温度控制器装在温度需要调节的房间内，它具有ON/OFF两个通断位置，可以直接控制系统的开启与关闭。
◆ 温度控制：温度控制器外壳上有温度设定旋钮，温度范围在10℃~30℃内可调，在温控器内有二对触点，夏季动作时，将温控器选择开关拨在“COOL”档，风机盘管供应冷水，当房间温度下降到旋钮设定值时，其中一对触点断开，电动阀失电，阀门关闭。当房间温度高于旋钮设定值时，另一对触点闭合，电动阀得电，阀门打开。反之，在冬季运作时，将温 控器选择开关拨在“HEAT”档，风机盘管供应热水，当房间温度上升到旋钮设定值时，其中一对触点断开，电动阀失电，阀门关闭。当房间温度低于旋钮设定值时，另一对触点闭合，电动阀得电，阀门打开。从而使房间温度在冬夏季保持在设定范围之内。
◆ 电动阀控制：电动阀的动作受温控器的直接控制，当电动阀得电时，阀门开启，向盘管供应冷水或热水；当电动阀失电时，阀门关闭。从而使房间温度保持在设定范围之内。
◆ 风机控制：当温控器处于“ON”位置时，可以通过另外一组转换开关对风机进行高、中、低三档调速。当温控器处于“OFF”位置时，电动阀关闭。其风机电路亦同时被切断。
◆ 系统特点：该系统进出水管路共两根，夏天通冷水，冬季通热水。系统所控制的房间温度温差比较小，控制精度较高，将温度基本维持一定范围内，然后调节风机风量，能满足较高舒适度要求。 |
|
|
|
|
