| 电动二通阀 ZLVA-7010-220 |
|
 |
概述
VA-7010系列风机盘管电动阀适用于风机盘管水流的通断控制。阀体为黄铜锻造，驱动器利用磁滞同步电机为动力。通电打开阀门，断电后由弹簧复位（即断电后阀体自行关闭），并配有手动开阀操作机构，是中央空调系统最普遍采用的电动阀之一。 |
技术指标：
◆ 驱动电机：磁滞同步电机
◆ 驱动器工作电压：220VAC、50Hz/60Hz（有AC24V、110V可供选择）
◆ 功率消耗：≤7.5VA
◆ 阀体承压：1.6MPa
◆ 允许压差：≤0.13MPa
◆ 适用介质：冷水、热水
◆ 适用介质温度：2℃-95℃
◆ 适用环境温度：0℃-60℃
◆ 启闭时间：开约10秒，关约5秒
◆ 阀体连接方式：ZG内管螺纹(也可按用户需求定制)
◆ 行程(理论值)：4.0mm |
|
主要材质：
◆ 阀 体：黄铜（锻造）
◆ 阀 杆：304 不锈钢
◆ 密封材料：特种橡胶
◆ 驱动器底盘：压铸铝合金
◆ 驱动器盖：阻燃ABS工程塑料 |
安装调试:
◆ 安装前必须仔细阅读说明书，切断有关电源并必须由专业人员进行安装。
◆ 水流方向必须同阀体上的箭头方向相同。
◆ 阀体须位于风机接水盘上方，以保证出现滴水时落入接水盘中。
◆ 阀体及驱动器必须安装在垂直方向±60°范围内，其上方应至少有30mm空间用于拆装，与周围管道、设备、建筑物必须保持足够的维修操作空间，同时必须安装在维修人员通过检修孔能触及到的地方。
◆ 两只及其两只以上的电动阀不能并联，如果确需并联要用继电器进行隔离。
◆ 阀体安装完毕并与管路通过试压后才安装驱动器。
◆ 若驱动器已经装到阀体上，那么在安装调试过程中绝对不能对驱动器施力，否则会损坏驱动器。
◆ 驱动器不能用保温材料包裹，否则影响其散热。
◆ 驱动器必须通过不小于1.5mm2 的导线进行可靠接地，其它线路应符合电工有关标准。
◆ 安装完毕并检查正确无误后，进行无水通电调试。至少应观察驱动器的三个完整运行周期，确定所有部件正常和正确为止。
◆ 经过无水调试合格后，再进行通水调试。系统上下水的压差必须严格控制在0.13MPa以内，以保证电动阀对水流开关的有效性。 |
| 型号对照表: |
| 名称 |
型号 |
口径参数 |
A |
B |
C |
最大允许压差 |
kv |
| 电动二通阀 |
ZLVA-7010-215 |
1/2" |
DN15 |
55 |
17 |
103 |
0.13 MPa |
2.0 |
| ZLVA-7010-220 |
3/4" |
DN20 |
63 |
17 |
103 |
0.13 MPa |
2.5 |
| ZLVA-7010-225 |
1" |
DN25 |
71 |
225 |
107 |
0.08 MPa |
3.8 |
| 电动三通阀 |
ZLVA-7010-315 |
1/2" |
DN15 |
55 |
29 |
103 |
0.13 MPa |
2.0 |
| ZLVA-7010-320 |
3/4" |
DN20 |
63 |
29 |
103 |
0.13 MPa |
2.5 |
| ZLVA-7010-325 |
1" |
DN25 |
71 |
38 |
107 |
0.08 Mpa |
3.8 | |

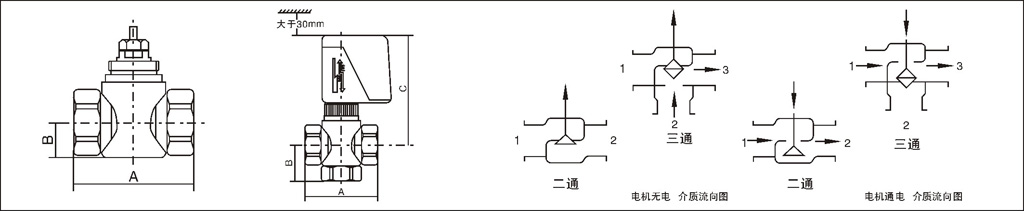

| 外型、剖面及主要尺寸: |
 |

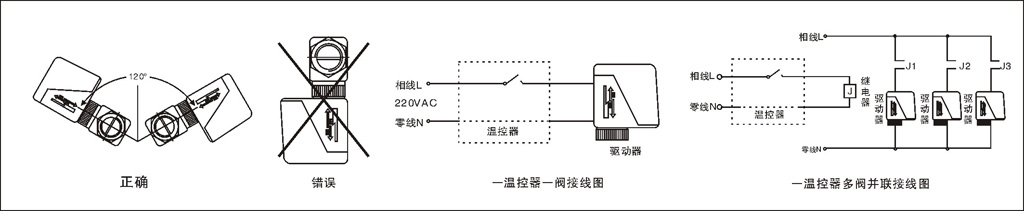

| 安装示意图: |
 |
|
|
|
|
