空气处理机组控制系统原理及动作说明(带控制箱)

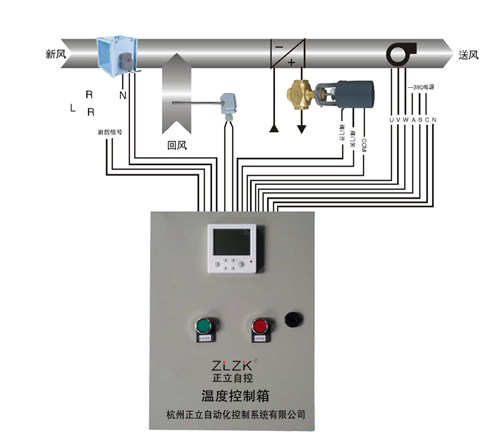

◆ 系统控制：夏季制冷：转换开关拨至“夏季”，当温度传感器检测到的温度高于温度控制器设定温度时，电动调节阀按比例加积分方式动作，流量增大，反之，当温度传感器检测到的温度低于温度控制器设定温度时，电动阀按比例加积分方式动作，流量减小；冬季制热：转换开关拨至“冬季”，当温度传感器检测到 的温度低于温度控制器设定温度时，电动阀按比例加积分方式动作，流量增大；反之，则流量减小。
◆ 风机控制：
A、当风机功率较小时，可以直接进行启动。
B、当风机功率较大时，为了避免影响其他用电设备的正常运行，采用Y-△启动。
C、可采用调压调速和变频调速。另外，风机与消防联动。
◆ 风阀控制：风阀全开或全关，与风机联动。
◆ 消防控制：能接收来自消防控制中心的消防信号。
◆ 联动控制：当集中控制箱接收到消防信号时，风机停止运转，同时，电动阀、风阀同时关闭，当风机启动时，电动阀、风阀同时启动。
◆ 集中控制箱：面板具有电源，风机工作、风机故障、消防等显示，风机启动、停止以及系统的冬夏季转换等功能。该系统把温控器，变压器及辅助电气设备装在控制箱内，极大方便接线安装。 |
| |
|
 |
组合式空调机组控制原理及动作说明

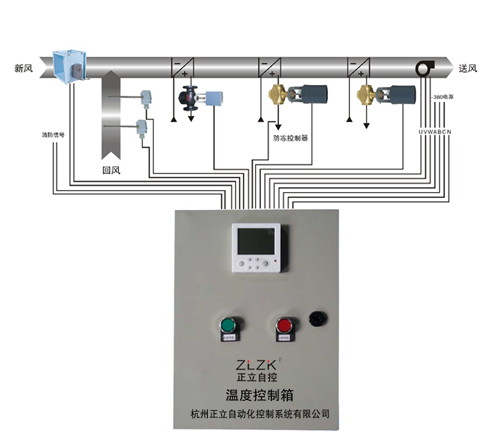

◆ 左图示系统为组合式空调机组控制系统，该套系统主要由比例加积分温度控制器、装在回风管内的温度传感器、湿度传感器、冷/热
电动调节阀门、湿度调节阀以及驱动器组成。控制器的作用是把温度传感器所检测到的温度及湿度传感器检测到的湿度与控制器设定的
温度及湿度相比较，并根据比较的结果输出相应的电压信号，来控制电动阀的动作，使送风温度及湿度保持在所需要的范围。
◆ 图中风机受电控箱控制，当发生火灾时，风机自动切断电源，关闭电动阀、电动风阀，当风机启动时新风风门全开，温度控制器
电源被接通，整个系统受控；当切断风机电源时，风机停转，新风风门关闭，电动阀门关闭。此系统具有水管防冻措施，防冻低温在2~7℃
可调，当水管表面温度达到此低温点时，就自动将水阀打开，提供热水，从而防止水管冻裂。 |
|
|
|
|
